케이크 토퍼 만들기 (종이아님)

사진을 남길 때 글자로 이루어진 스텐실을 이용해 원하는 메시지를 사진에 남기는 경우가 많습니다.

케익에 올려놓을 때 쓰기도 하고, 해외여행 갔을 때 사진마다 타임스탬프처럼 활용하기도 합니다.

그래서 (케이크)토퍼라고 부르는 것 같습니다.

특별한 날에 사용하는 경우가 많으니까 업체에 주문제작하게 되는데, 대부분 종이를 레이저커터로 자르는 것이라서 한번만 쓰고 망가지기 딱 좋아보이더군요. 그래서 집에서 한참 놀던 3D 프린터를 이용해 제작해 보았습니다.

글자 벡터 이미지를 만들고, 이를 3D 파일로 바꾼뒤 이를 인쇄하면 됩니다.

생각없이 손 가는대로 만들다보니 Powerpoint와 Inkscape, fusion 360을 모두 사용하였습니다ㅜㅜ

사실 벡터 이미지 편집툴이 익숙하시면 Powerpoint는 사용하실 필요가 없겠네요.

Inkscape는 무료 벡터 이미지 편집툴로, 간단한 작업에서 어느정도 adobe illustrator를 대체할 수 있습니다.

3차원 파일을 만들기 위한 툴도 저는 손에 익어서 Fusion 360을 썼지만 sketchup이든지 뭐든지 아무거나 써도 다 될 것 같습니다. 저는 교육용 라이센스를 이용해서 아직 무료로 쓰고 있습니다.



예시에 보여지는 사진은 직접 만든 토퍼에서 온 것인데 같은 파일들은 아닙니다.. 개인정보는 모자이크 하였습니다.

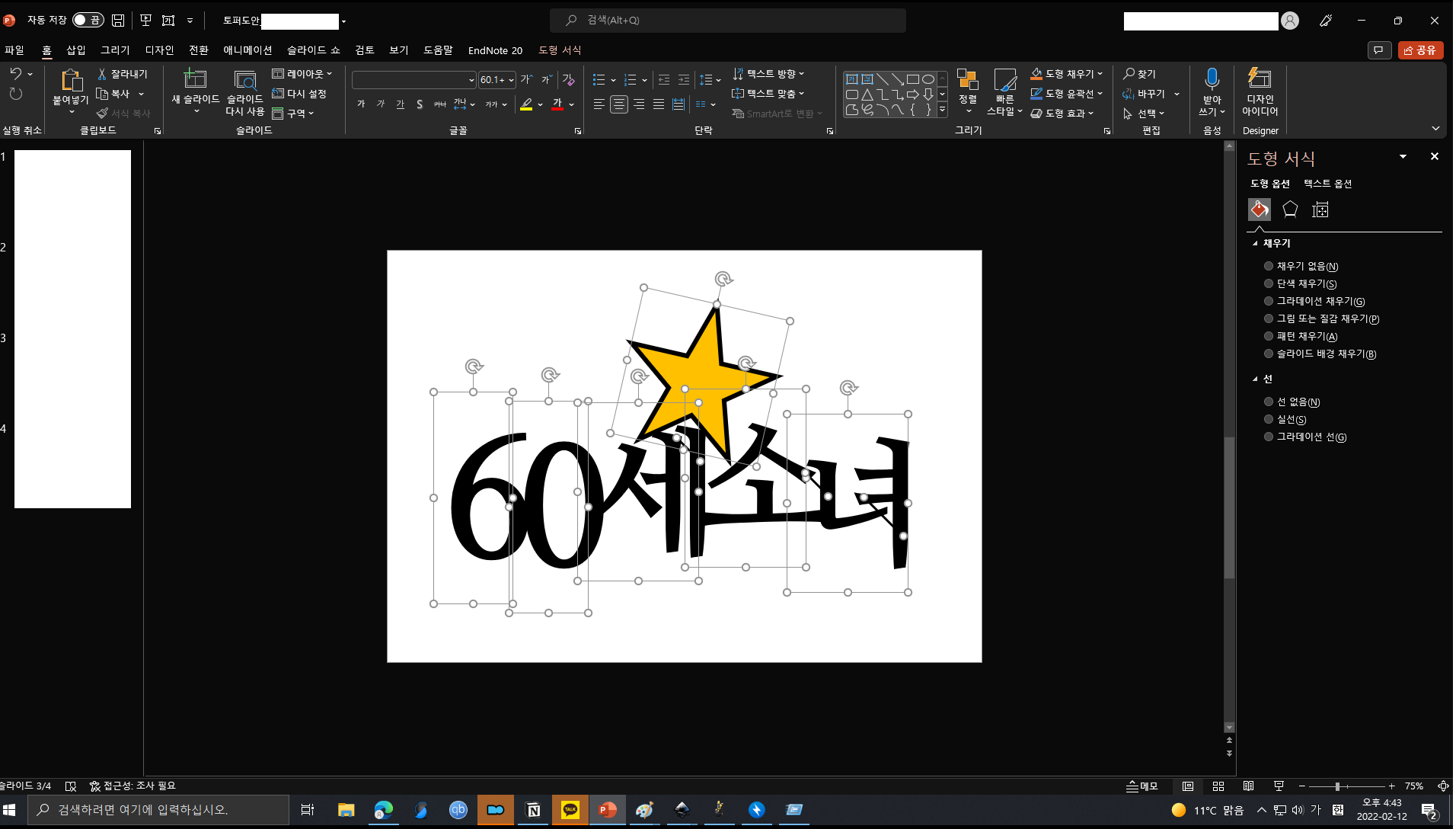

Powerpoint로 원하는 문구 제작

1. 원하는 폰트를 골라 문구를 작성해 주세요.
2. 하나의 글자박스를 사용하는 것이 아니라, 각 글자별로 개별의 글자박스를 이용합니다. 그뒤 조금씩 이동해서 글자간 분리가 되지 않도록 겹쳐주세요.
3. 위 예시의 "세", "소" 등 글자 자체가 두 덩어리인 경우 길쭉한 박스를 그려서 연결해주세요.
4. 만약에 Inkscape나 Illustrator를 써보신 경험이 있으시다면, 사실 이 과정을 건너뛰셔도 괜찮습니다.
5. 다시한번 말하지만, 따로 떨어진 자음과 모음이 없도록 꼼꼼하게 이어주세요.

SVG 파일로 저장

1. 작성되었으면 그림을 우클릭하여 svg 포맷으로 저장합니다.

1. 바로 3D 파일로 바꿀 수 있으면 좋겠지만 3D 설계 프로그램에서 폰트 인식을 잘 못하더군요. 그래서 글씨를 터뜨려줘야합니다. 사실 Powerpoint로만 끝내고 싶었는데 해당 방법은 찾지를 못했습니다. 그래서 Inkscape를 사용하게 되었습니다.

Inkscape(Illustrator)를 이용해 글자 분해

1. 글자를 글자모양의 도형으로 분해하는 과정입니다. 이 작업을 하면 3D 설계 프로그램에서 아무런 폰트 문제없이 불러올 수 있습니다.

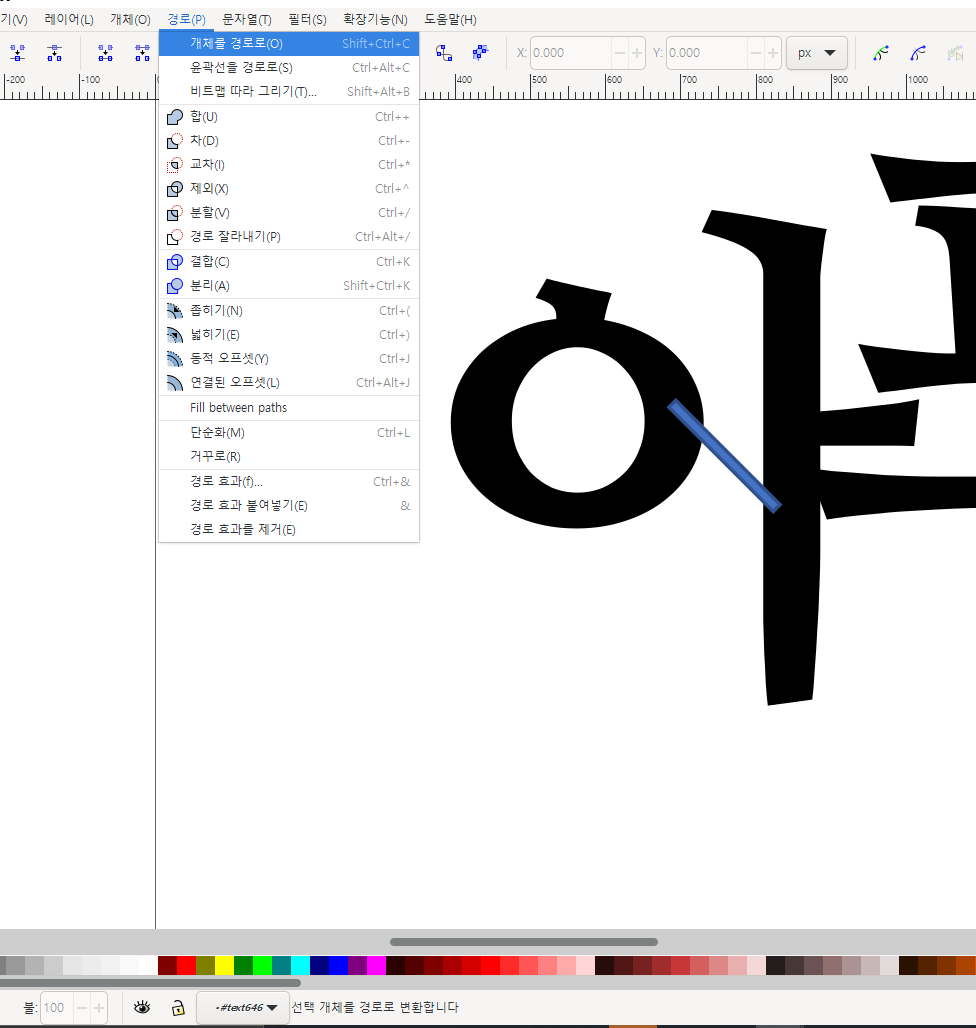

2. Inkscape에서 방금 만든 svg 파일을 불러오고, 글자 객체를 선택한 뒤, 경로 —> 개체를 경로로(O) 기능을 선택합니다.
3. 다시 svg 포맷으로 저장해주세요.
4. Inkscape나 illustrator가 익숙하시면 사실 파워포인트 필요없이 여기에서부터 바로 글씨를 그리셔도 됩니다.
5. 만약 종이모형등에 사용되는 커터가 있다면 이걸 직접 색지에 커팅하시면 색지버전이 완성됩니다

SVG to STL

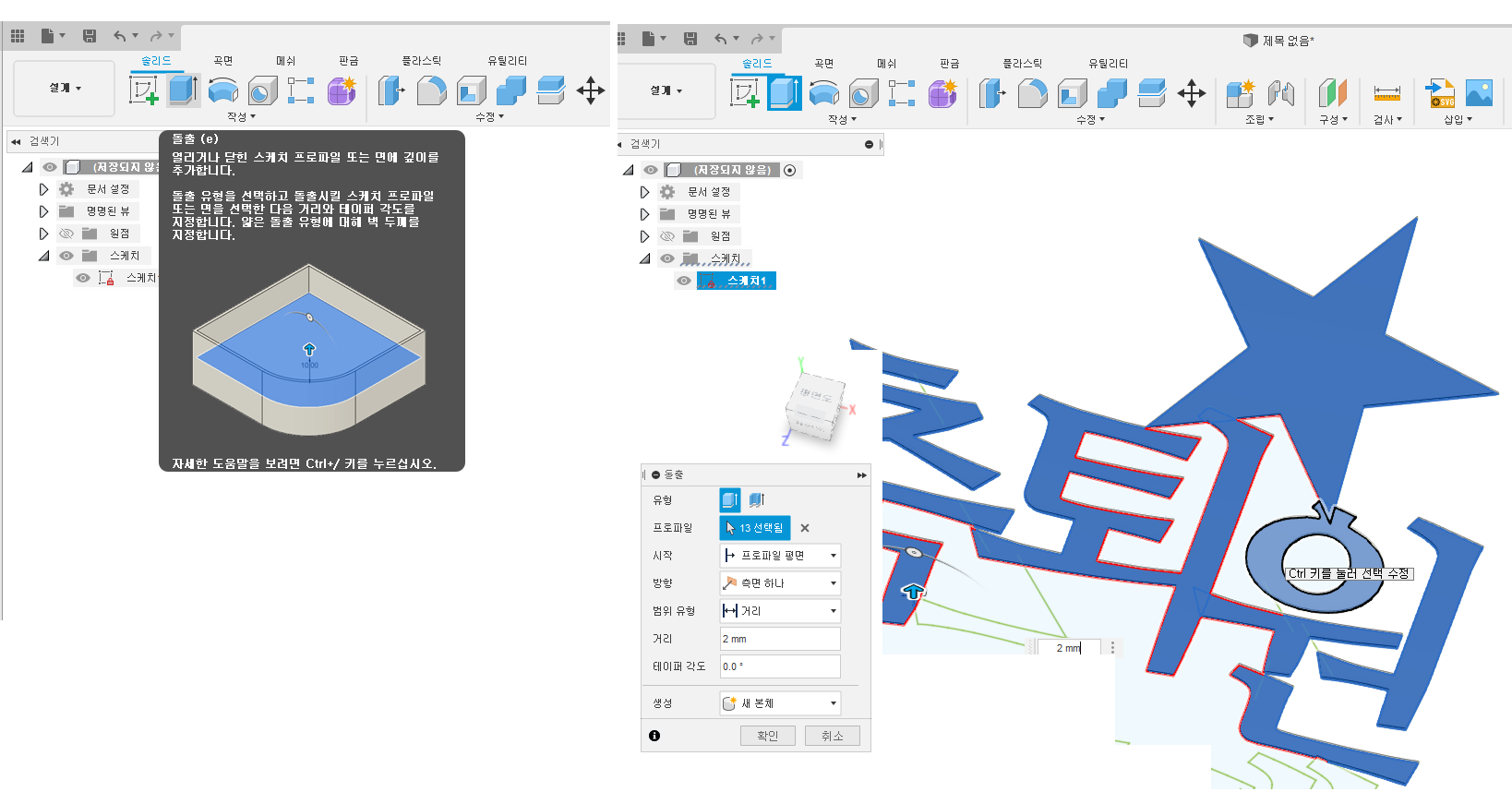

1. 지금까지의 작업물은 2D이고, 이를 3D 파일로 바꿔줍니다. 저는 Fusion 360을 이용합니다. 어려운 과정은 아니고, 2차원 스케치를 부른 뒤 이를 기반으로 가래떡 뽑듯이 늘려줍니다.
2. insert sketch를 (SVG 삽입) 통해 svg 파일을 불러옵니다. 크기 신경쓰지 마세요. 참고로 Powerpoint에서 저장한 SVG를 여기에서 직접 불러오면, 폰트가 굴림체로 나옵니다 ㅠㅠ

• 크기를 조절하고, 스케치를 선택해서 extrude를 해 주세요. 이곳에서 높이와 전체 크기는 걱정하지 않으셔도 됩니다. 이미 다 벡터이미지라서 슬라이서에서도 충분히 수정 가능합니다. 대충 5mm정도 extrude 해 주세요.

• 모든 바디(본체)가 한몸인지 확인하세요. 아니면 그림의 수정이 필요합니다. 익숙하다면 설계툴에서 그냥 작은 작대기 만든뒤 불린(Boolean)연산으로 합치셔도 됩니다. 어떤 방법을 사용하시던지 한 본체로 만들면 됩니다.

1. 3D print 기능을 이용해 stl파일로 변환해줍니다.

STL to 3Dprint

1. 각자 프린터에 맞는 익숙한 슬라이서 프로그램을 이용해주시면 됩니다. 저는 Superslicer를 이용중입니다.
2. 추가적으로 기둥으로 사용할 막대기모양 구조도 뽑아줍니다. superslicer는 직육면체 정도는 마음대로 만들어서 집어넣을 수 있습니다.

 결과물

1. 결과물들을 잘 붙이면 이런 결과가 나옵니다.
2. 필요하면 배색을 주어서 프린트해서 붙일수도 있고, 페인트마카 등으로 색을 입히실 수도 있지만 너무나 과한 작업은 못나지기에.. 이정도에서 멈췄습니다.
3. 케익에 꽂을 용도였기에 케익에 꽂히는 부분은 알루미늄 포일로 감싸주었습니다.

만들고나면 영구히 보존되어서 좋은 것 같습니다. 저는 레인보우사의 PETG 재질로 출력하였습니다. 감사합니다.
